今天我們來談談基坑邊坡的常見防護方法,一起來了解一下吧。
在消耗量標準中,列出了五種常用的基坑邊坡支護方式,包括土釘、錨桿、格構梁、掛網噴漿和高壓噴射混凝土。通常會使用多種方式的組合,例如土釘加掛網噴漿、錨桿加格構梁、格構梁加掛網噴漿等。在建筑工程造價計算時,需要綜合考慮這些方式的組合使用。例如,土釘支護需要考慮5個子項,包括土釘成孔、土釘灌漿、土釘制安、土釘張拉等。錨桿則有干法成孔、濕法成孔、15米以內灌漿、15米及以上灌漿、制安和張拉等子項。格構梁則需要考慮模板制安、基層砂漿找平、鋼筋綁扎、混凝土澆筑等子項。高壓噴射混凝土則根據厚度的不同劃分為50mm和每增50mm等。掛網則沒有相應的定額子項,需要借用相關的定額子項進行計算。如果采用多種方式的組合,則需要考慮相應的子項進行計價。

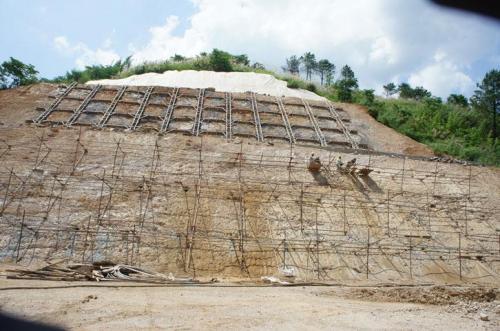

土釘是一種細長的桿件,用于加固或錨固邊坡現場原位土體。常用的制作方法是通過在土中鉆孔、置入帶肋鋼筋或鋼絞線,并沿全長注漿的方式來制作。土釘主要依靠與土體之間的粘結力或摩擦力來承受拉力作用,在土體發生變形的情況下被動受力。此外,土釘也可以使用鋼管、角鋼等材料,并直接將其擊入土中。價格也會因所用材料的不同而有所不同。
土釘墻支護適用下列土體:
可塑、硬塑或堅硬的黏性土;
膠結或弱膠結(包括毛細水黏結)的粉土、砂土或角礫;
填土、風化巖層等。
加固土體主要適用于非軟土場地,安全等級為二、三級,基坑側壁是主要施工區域,并且基坑深度不應超過12米。
土釘?shù)睦ρ仄溟L度方向呈現中間大、兩頭小的趨勢,而其噴涂的混凝土面層并非主要的擋土部件。在土體受到自重的影響下,土釘?shù)闹饕饔檬欠€(wěn)定挖掘面上的局部土體,以防止其坍塌和侵蝕。因此,土釘支護實際上是將土釘和周圍加固的土體一起作為擋土結構。
錨桿是由鋼筋或鋼絞線組成的受拉桿體,其端部伸入穩定的土層中,用以維護工程構筑物的穩定。通常施加預應力以抵抗土壓力、水壓力或風荷載等產生的拉力。錨桿由錨頭段、自由段和錨固段三部分組成。其中錨固段使用水泥漿或水泥砂漿將桿體與土體粘結在一起形成錨桿的錨固體。根據土體類型、工程特性和使用要求,錨桿的錨固體結構可分為圓形、端部擴大頭型和連續球體型三類。
錨桿多用于深基礎或明挖隧道工程中。
在錨桿的定額中,有干法成孔和濕法成孔兩種方法。濕法成孔主要用于粘土、砂土和圓礫層。而干法成孔則可用于粘土、砂土、圓礫層,以及卵石層、五級和四級巖體層。在地勘中,圓礫層和卵石層的區別在于粒徑大小。圓礫指的是粒徑大于2mm,占總質量的50%以上;而卵石則指的是粒徑大于20mm,占總質量的50%以上。在灌漿的長度方面,分為15米以內和15米以外(即二次灌漿)。錨桿的主要材料為螺紋鋼和鋼絞線,無論是土釘還是錨桿,張拉費用均需要考慮。
土釘和錨桿的主要區別在于,土釘墻是將土釘固定在鋼筋網片或承板上,而錨桿是將桿件固定在承壓梁上。表面上看起來相似,但它們有著不同的工作原理。
擋土結構中的錨桿作為樁、墻等擋土構件的支點,可分為自由段和錨固段。側向土壓力通過自由段和錨固段傳遞到深部土體上,除錨固段外,錨桿在自由段長度上同樣受到拉力。
一般情況下,設置錨桿時會事先施加拉力,主動約束土體;而土釘通常不施加預應力,只有當土體發生變形時才會被動地受力,因此土釘約束土體需要以其變形為代價,土釘?shù)慕铙w不具備約束機制。
通常錨桿的數量設置有限,而土釘則布置較為密集,且在施工精度和質量要求方面不像錨桿那樣嚴格。當然,在錨桿中也有一些特例,它們沒有預應力,而是沿整個長度注漿并與土體粘結,在特定的布置情況下,其功能與土釘相同。

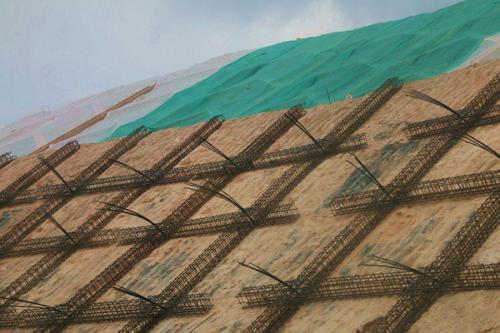

格構加固是一種邊坡加固技術,利用漿砌塊石、現澆鋼筋混凝土或預制預應力混凝土進行邊坡坡面防護,并通過錨桿或錨索進行固定。該技術適用于坡度較陡、坡體巖土均勻且較堅硬的公路邊坡或公路滑坡。
對于不同邊坡穩定性,應采用不同的格構形式和錨固方式進行組合。例如,當邊坡穩定性良好但前緣表層開挖不穩定導致滑坡時,應采用漿砌塊石格構護坡并加錨桿固定;如果邊坡穩定性較差,應使用現澆鋼筋混凝土格構并加錨桿(索)加固;對于穩定性差且存在下滑力的滑坡,應選擇預制預應力混凝土格構并加預應力錨桿(索)進行固定。
漿砌塊石格構可劃分為四種形式,即方形、菱形、人字形和弧形。水平間距不應超過3.0m。斷面設計通常采用類比法,斷面高×寬不應小于300mm×200mm。邊坡坡面應平整,坡度一般不超過35°,以確保格構的穩定性。為此,可根據巖土體結構和強度在格構節點設置長度為3~5m的錨桿,并全粘結灌漿。當巖土體較為破碎和易溜滑時,可采用錨管加固,并注漿壓力一般為0.5~1.0MPa。
方形、菱形、人字形以及弧形是現澆鋼筋混凝土格構的四種型式。方形和菱形格構的水平間距不能超過5.0m,而人字形和弧形格構的水平間距不能超過4.5m。設計鋼筋混凝土格構的斷面應采用簡支梁法進行彎矩計算,并使用類比法進行校核。一般情況下,格構斷面的高度和寬度應不小于300mm×250mm。格構縱向鋼筋應該采用直徑不小于φ14的Ⅱ級螺紋鋼筋,而箍筋應該采用直徑不小于φ6的鋼筋。此外,鋼筋混凝土格構的混凝土強度等級應不低于C25。
格構護坡的坡面應平整,坡度一般不大于70°,邊坡高于30m時應設置馬道。為保證穩定性,根據巖土體結構和強度在格構節點設置錨桿,可采用φ25~40直徑的Ⅱ級螺紋鋼,長度一般4m以上,全粘結灌漿,并與格構鋼筋籠點焊連接。如果巖土體較為破碎和易溜滑,可采用φ50架管加固,全粘結灌漿,并與格構鋼筋籠點焊連接。錨桿(管)應穿過潛在滑動面。若是整體穩定性差或下滑力較大的滑坡,應采用預應力錨索進行加固,以確保穩定性。
無論采用漿砌塊石格構或現澆鋼筋混凝土格構,都必須每隔10~25m設置伸縮縫,縫寬為2~3cm,填充瀝青麻筋或瀝青木板。此外,為了美化環境和防護表層邊坡,應該在格構之間進行培土和植草。
掛網噴漿支護作為一種單獨的護坡方式,主要用于防止水土流失和雨水沖刷等,但在更多情況下,它通常與前三種方式組合使用。通常情況下,掛網噴漿都需要與土釘結合使用。如果將其作為支護方式,則必須與土釘或錨桿相連,稱為錨桿土釘墻支護。
在深度較淺的情況下,無需使用網格支撐,直接噴涂混凝土。
